전자회로에서 자주 쓰이는 MOSFET과 릴레이, 어떤 차이가 있을까요? 작동 방식부터 장단점까지 쉽게 비교해드립니다.
🔹 서론
회로 설계를 하다 보면 **전원을 켜고 끄는 ‘스위칭 부품’**이 반드시 필요합니다.
이때 가장 흔히 비교되는 것이 바로 MOSFET과 릴레이입니다.
"모터 제어에는 뭐가 좋을까?"
"고전압 스위칭에는 어떤 게 안전할까?"
"소리 나는 릴레이보다 반도체 소자가 나은가?"
이 글에서는 초보자도 쉽게 이해할 수 있도록
MOSFET과 릴레이의 작동 원리, 기능, 장단점, 사용 환경을
한눈에 비교하는 표와 함께 정리해드립니다.
🔹 본론: MOSFET vs 릴레이 차이점 비교표
| 구분 | MOSFET | 릴레이 |
| 작동 방식 | 전압 제어 반도체 소자 | 전자석으로 물리적 접점 제어 |
| 스위칭 속도 | 매우 빠름 (나노~마이크로초) | 느림 (밀리초 단위) |
| 소음 | 무소음 (무접점) | 작동 시 '딸깍' 소리 발생 |
| 전류 용량 | 수 A ~ 수십 A (방열 필요) | 수 mA ~ 수십 A (종류 다양) |
| AC 제어 가능 여부 | 일반 MOSFET은 AC 직접 제어 어려움 | AC/DC 모두 직접 제어 가능 |
| 물리적 접점 | 없음 (전자식) | 있음 (접점 손상 가능) |
| 내구성 | 수백만 회 이상 (고속 반복에 강함) | 접점 마모로 수명이 짧을 수 있음 |
| 회로 구성 난이도 | 약간 복잡 (게이트 전압 설계 필요) | 쉬움 (ON/OFF 제어 단순) |
| 가격 | 저렴 (대량 구매 시 수백 원대) | 일반적으로 저렴하나 고급 릴레이는 고가 |
| 대표 사용 예 | 모터 속도 제어, PWM, LED 디밍, 전원 스위칭 | 냉장고, 타이머, 산업 제어, 전원 차단 스위치 |
🔸 사용 환경에 따른 추천
| 사용 환경 | 추천 부품 | 이유 |
| 고속 스위칭 (PWM 제어) | MOSFET | 수십 kHz 이상에서도 안정적인 ON/OFF 가능 |
| AC 220V 직접 차단 | 릴레이 | 물리적 접점으로 고전압 전력 차단에 유리 |
| 소리 없는 제어가 필요한 경우 | MOSFET | 무소음 스위칭 가능 (예: 수면등, 스마트홈) |
| 단순한 전등/펌프 제어 | 릴레이 | 저렴하고 ON/OFF만 하면 되는 구조에 적합 |
| 저전압 DC 모터 정밀 제어 | MOSFET | 속도 조절(PWM) 및 방향 제어 가능 |
🔸 Q&A 섹션 (리치 스니펫 구조)
Q1. MOSFET과 릴레이 중 어느 것이 더 오래 사용할 수 있나요?
A. 일반적으로 MOSFET이 수명이 더 길며, 고속·반복 제어에 더 적합합니다. 반면 릴레이는 접점 마모로 인해 물리적인 수명이 존재합니다.
Q2. 릴레이로도 PWM 제어가 가능한가요?
A. 불가능합니다. 릴레이는 ON/OFF 시간이 느려서 수 kHz 이상 고속 제어가 필요한 PWM 회로에서는 사용할 수 없습니다. PWM에는 반드시 MOSFET 또는 트랜지스터 계열을 사용해야 합니다.
Q3. 릴레이 대신 MOSFET으로 AC 전원을 제어할 수 있나요?
A. 일반적인 MOSFET은 DC 회로 전용입니다. AC 스위칭에는 트라이악(TRIAC) 또는 SSR(솔리드 스테이트 릴레이) 같은 별도 부품을 사용해야 합니다.
🔹 결론 및 요약
MOSFET과 릴레이는 모두 회로에서 스위치를 담당하지만,
작동 방식, 속도, 소음, 제어 방식, 내구성 등에서 차이가 있습니다.
✅ 요약 정리
- 정밀 제어, 고속, 무소음이 필요하면 → MOSFET
- AC 제어, 단순 ON/OFF, 고전력 스위칭에는 → 릴레이
회로의 용도와 환경에 따라 두 부품을 적절히 선택하는 것이 회로의 안정성과 효율성을 결정짓습니다.
🔗 참고 링크 (외부)
🔗 내부 링크 제안
- [MOSFET 데이터시트 해석법 쉽게 정리]
- [릴레이 드라이버 회로 구성 가이드]
- [트라이악 vs 릴레이 비교]
- [전자회로 설계 시 필수 IC 추천]
🖼️ 이미지 삽입 가이드

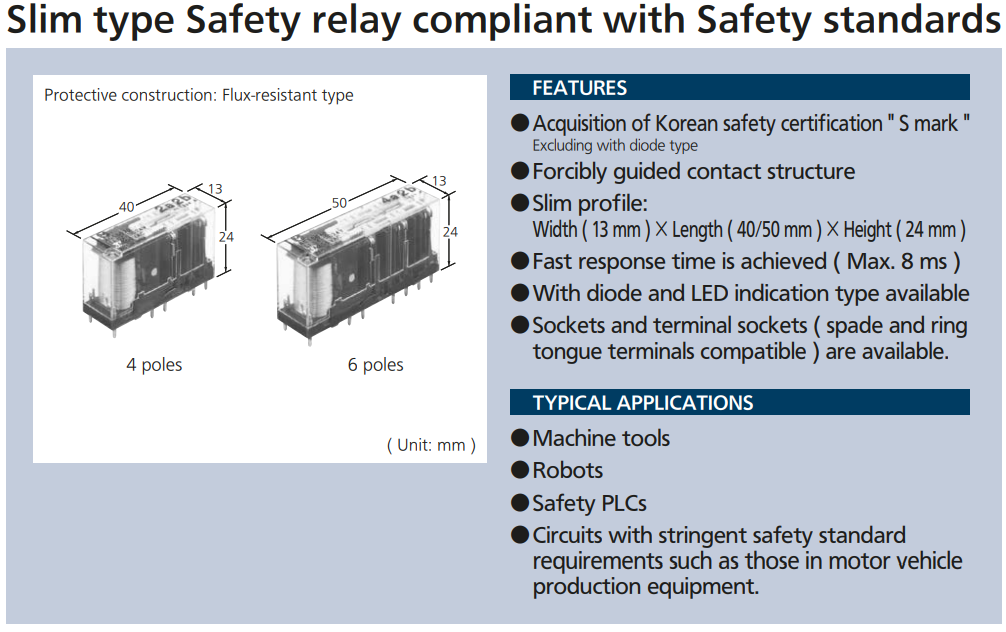

슬림형 안전 릴레이, 안전 기준 준수
✅ 마무리
MOSFET과 릴레이는 회로의 상황에 따라 적재적소에 활용되어야 하는 핵심 스위칭 부품입니다.
이번 글을 통해 여러분의 설계가 더 안정적이고 효율적으로 구성되길 바랍니다.
